Реанимация старого дедушки 386

Автор: admin от 22-04-2011, 09:31, посмотрело: 3241

Волею случая досталась коробка со старым железом, а в коробке оказался неплохой набор античного железа, высыпанного в старый корпус.

Реанимация старого дедушки 386


Ну и естественно я решил оживить старичка :)
Подробности и много фотографий под катом.


Итак, что мы имеем:

Реанимация старого дедушки 386


Материнская плата с распаянным процессором.

Реанимация старого дедушки 386

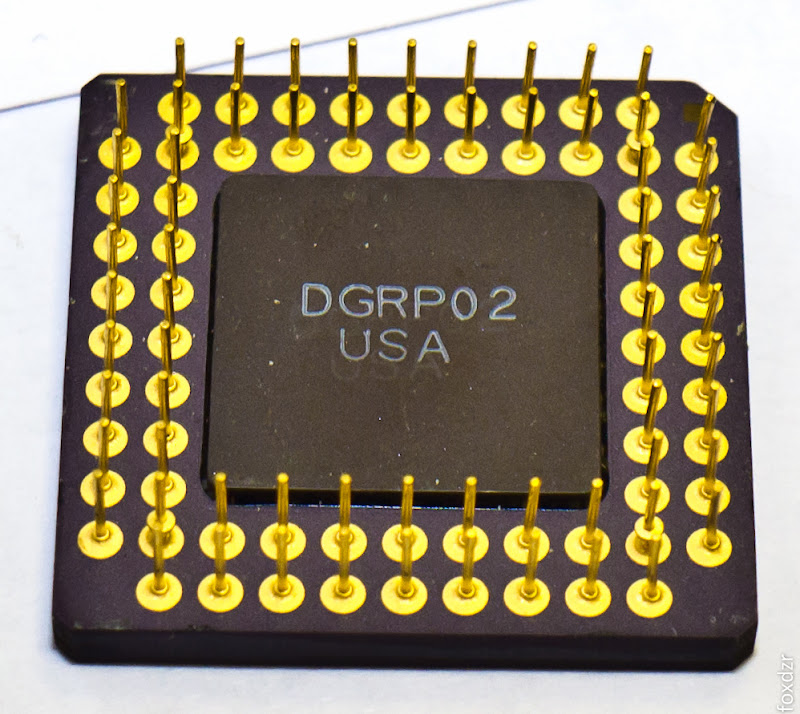

Вот таким: AMD386DX40 — частота 40Mhz. Это клон популярного intel 386 авторства AMD.

Реанимация старого дедушки 386

Реанимация старого дедушки 386


Математический сопроцессор 80387

Реанимация старого дедушки 386


И сокет для его установки, обратите внимание это еще не ZIF сокет, процессор вставляется с нефиговым усилием, а достается с помощью отвертки.

Реанимация старого дедушки 386


Ставим на место.

Реанимация старого дедушки 386


Также нашлась память.
Новейшего формфактора SIMM 30 pin

Реанимация старого дедушки 386


Устанавливаем в слоты по 4 штуки, т.к. процессор у нас 32 разрядный (386DX).
Четыре микросхемки справа — это кэш память.

Реанимация старого дедушки 386

Реанимация старого дедушки 386

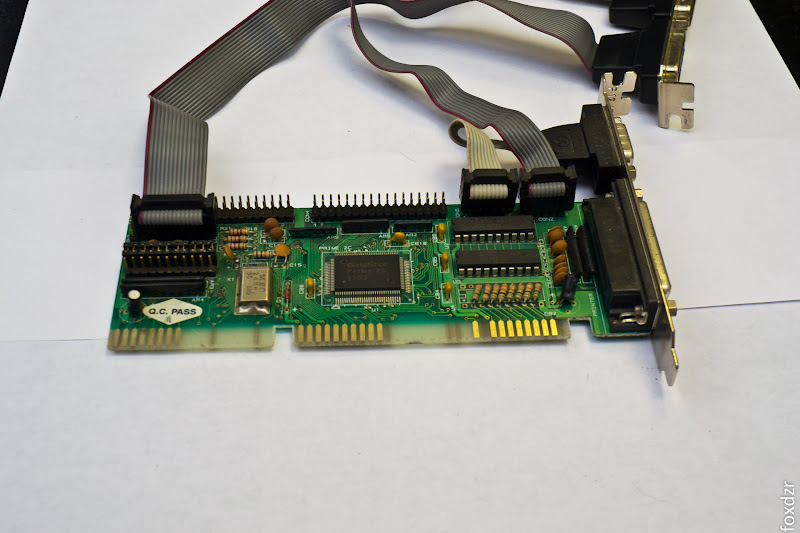

Эпичное изобретение всех времен и народов — мультикарта, она несет на борту контроллеры IDE, COM, LPT и Midi|Game порт.

Реанимация старого дедушки 386

Не менее крутая видеокарта Trident с мегабайтом памяти на борту.

Далее в программе:
Реанимация старого дедушки 386


Жесткий диск Teac на 251 мегабайт, судя по виду интерфейсу и размерам из какого-то ноутбука.
Интерфейс представляет собой обычный IDE но разведенный на нестандартный разъем (хотя по тем временам он мог быть и стандартным). Также нашелся и переходничок на обычный IDE.

Реанимация старого дедушки 386

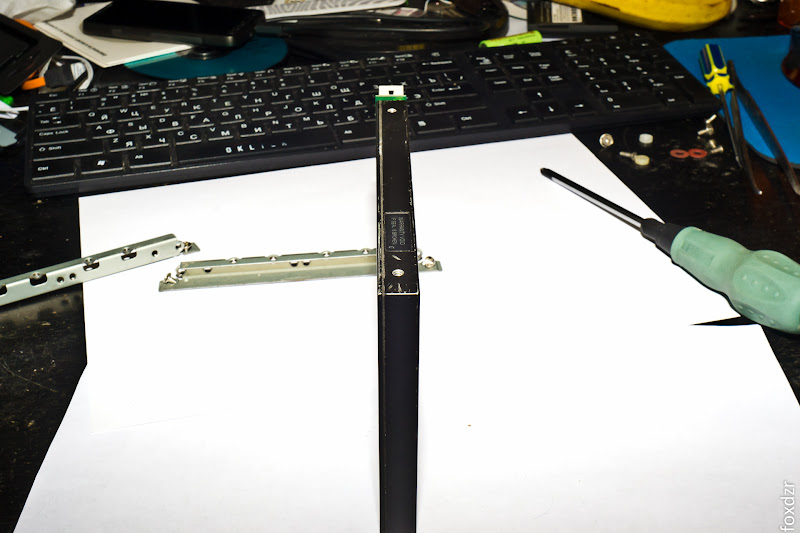

Диск очень тонкий и прикручен через салазки — переходник на стандартный крепеж 3.5" дисков.

Реанимация старого дедушки 386


Также нашелся мощнейший блок питания на 200 Ватт, естественно формата AT с отдельным брутальным выключателем.

Реанимация старого дедушки 386


Собираем все в корпус.

Реанимация старого дедушки 386


Ставим карты расширений.

Реанимация старого дедушки 386


Ну и диски. Ради этого дела пришлось найти и реанимировать IDE CD-Rom.

Реанимация старого дедушки 386

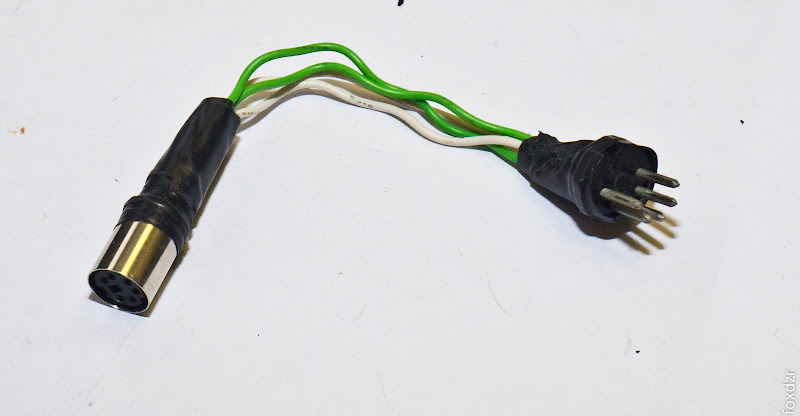

Din клавиатуры в закромах родины не удалось обнаружить, пришлось паять переходник для обычной PS/2.

Реанимация старого дедушки 386

Реанимация старого дедушки 386


Выкапываем из шкафа каноничный 14" ЭЛТ монитор, обязательно черно-белый.

Иииии…
Поехали!
Реанимация старого дедушки 386


Реанимация старого дедушки 386


Издав бодрый писк, старичок заводится как и 17 лет назад.

Реанимация старого дедушки 386


Старенький AMIBios. Кстати, умеющий менять цвет оформления меню, жаль на ч/б мониторе не видно.

Реанимация старого дедушки 386


Находим винт.

Реанимация старого дедушки 386


И вот оно! На нем даже нашлась работающая Win95.
Реанимация старого дедушки 386


Реанимация старого дедушки 386


После пары минут загрузки видим рабочий стол (извиняюсь за качество фотографий, как оказалось очень сложно фотографировать ЭЛТ мониторы).

Реанимация старого дедушки 386


Вот такое веселое железо:).

Реанимация старого дедушки 386


Каноничный нортон командер.

Реанимация старого дедушки 386

Реанимация старого дедушки 386

Реанимация старого дедушки 386


Также нашлось несколько старых игрушек на диске.

Реанимация старого дедушки 386

Реанимация старого дедушки 386


И даже великий и ужасный принц Персии. Кстати если кто-то играл, но не читал, то рекомендую Принц Госплана

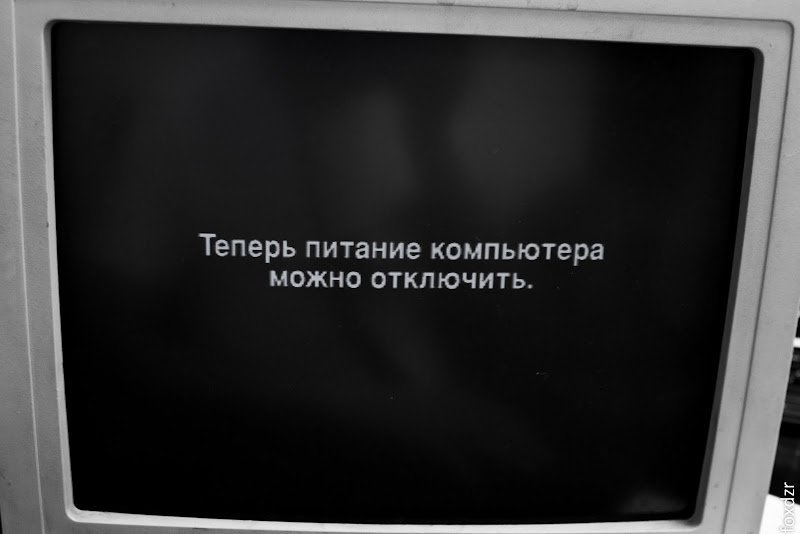

Теперь можно и на покой.
Реанимация старого дедушки 386

Реанимация старого дедушки 386

Источник: Хабрахабр: Старое железо
